Xe rửa và quét xe bằng điện thuần túy

Đặc điểm kỹ thuật sản phẩm

Xe quét rác ZBH5180TXSEQABEV ĐIỆN TINH KHIẾT là dòng sản phẩm cơ khí vệ sinh môi trường thế hệ mới do công ty chúng tôi phát triển. Nó được trang bị lại với khung gầm hoàn toàn bằng điện của xe tải cấp II EQ1180GEVJ1 của Dongfeng Motor Company, không phát thải. Nguyên lý hoạt động của nó là khung xe và đầu xe chạy bằng ắc quy, mặt đường được làm sạch bằng dòng nước cao áp lưu lượng thấp và cao áp, nước thải và rác trên mặt đường được hút ngược lên xe. thùng rác qua quạt.
Xe rửa và quét PURE ELECTRIC có nhiều chức năng khác nhau, ngoại hình đẹp và hào phóng, và có hiệu suất vượt trội về hiệu quả cao, bảo vệ môi trường và độ tin cậy.

Chức năng

Với tính năng làm sạch mặt đường, làm sạch và làm sạch, nó có thể làm sạch mép đường, lề đường đá mặt tiền, phun góc trước và phun phía sau, và súng phun áp lực cao có thể làm sạch biển báo, biển quảng cáo và các chức năng khác. Khi chọn hệ thống phun nước áp suất thấp, có thể tiến hành xả phía trước hoặc xả mỏ vịt với áp suất thấp.

Đăng kí

Nó được áp dụng cho các hoạt động làm sạch độ nét cao của quảng trường thành phố lớn, mặt đường và lề đường, cũng như các hoạt động vệ sinh thông thường như dọn dẹp và làm sạch quảng trường thành phố, hè đường và lề đường. Khi hệ thống phun nước áp suất thấp được chọn, hoạt động làm sạch áp suất thấp có thể được thực hiện.

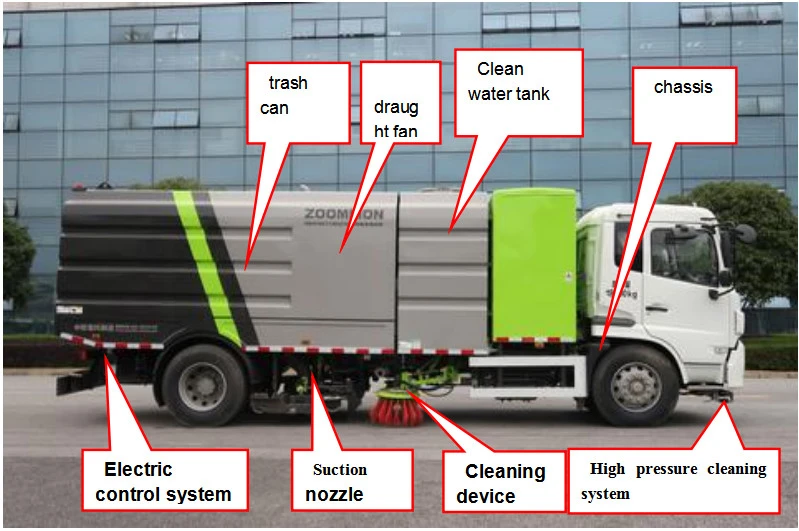

Mcấu trúc ain và tính năng hiệu suất

• Ckhung

Khung xe. Khung gầm của xe tải eq118gevj1 hạng II của Dongfeng Motor Corporation được sửa đổi. Thông số tổng công suất của pin thùng máy (tổng công suất / điện áp / dung lượng): 314,14kwh / 579,6v / 542ah). Khung xe là khung chở hàng thuần điện cấp II tiên tiến và đáng tin cậy nhất ở Trung Quốc.
Động cơ khung gầm. Động cơ đồng bộ nam châm vĩnh cửu Tz370xs-lkm1103 của Tô Châu lvkong Transmission Technology Co., Ltd. được sử dụng. Thông số động cơ (công suất định mức / tốc độ / mô men xoắn): 80kW / 1270rpm / 600N m.

• Động cơ trên và thiết bị truyền động của nó

Cài đặt động cơ. Động cơ được gắn trên cùng sử dụng tz380xs -90 zl của thời Ningde. Khi tốc độ định mức là 1500 vòng / phút thì công suất liên tục của động cơ là 90kw. Quạt và máy bơm nước cao áp được dẫn động bằng khớp nối màng, ghế chịu lực và puli dây đai. Phía trước máy bơm nước cao áp có bộ ly hợp khí nén. Bộ ly hợp khí nén được tách rời, máy bơm nước cao áp không cần hoạt động.

• Quạt

Quạt ly tâm 9-26 sê-ri 7.1 được sử dụng, có các đặc điểm là hiệu suất cao, tiếng ồn thấp, đường cong hiệu suất phẳng, vùng hiệu suất cao rộng, v.v. Là một trong những phụ kiện quan trọng của xe quét đường cỡ trung Zhonglian lâu nay. Nó có công nghệ trưởng thành và công việc đáng tin cậy.
4. Dustbin
Thiết kế cấu trúc cạnh gạch bằng thép không gỉ 304 một lớp được áp dụng, tích hợp một số thùng chứa nước sạch và thùng chứa rác. Thùng rác được nghiêng để dỡ hàng, góc dỡ hàng là 480, tổng thể tích của thùng rác là 6m3 và thể tích hiệu dụng không nhỏ hơn 3,5 m3.

• Miệng hút

Tổng chiều rộng của ống hút là 2440mm và chiều rộng của ống hút là 2400mm, gần như bằng chiều rộng của xe. Hiệu quả công việc và sự sạch sẽ được cải thiện.

• Thiết bị làm sạch.

Tấm quét đa năng dùng để lau và quét xe (Bằng sáng chế số 200820052391.1) với bằng sáng chế quốc gia được thông qua, có chức năng chống va chạm và tránh chướng ngại vật (cấu trúc bằng sáng chế, bằng sáng chế số 00224174.9). Trong quá trình hoạt động, khi đĩa quét và nắp hút bụi gặp vật cản phía trước, nó có thể co vào trong để tránh, và tự động trở lại vị trí làm việc bình thường sau khi vượt qua chướng ngại vật.
7. Hệ thống làm sạch áp suất cao
Hệ thống làm sạch áp lực cao bao gồm máy bơm nước cao áp và đường ống dẫn nước áp lực cao. Nó chủ yếu cung cấp nước áp lực cao để quét đĩa, thanh phun vòi hút, thiết bị tự làm sạch của bộ thu gom rác, thiết bị phun phía sau và thiết bị làm sạch thủ công.
Máy bơm nước cao áp sử dụng máy bơm pít tông cao áp thương hiệu nổi tiếng quốc tế, với lưu lượng định mức là 142l / phút / 1450 vòng / phút và áp suất làm việc định mức 10MPa, hiệu suất cao và độ tin cậy tốt.

• Hệ thống điều khiển điện

Xe quét và rửa xe PURE ELECTRIC áp dụng chế độ điều khiển "màn hình hiển thị cộng với bộ điều khiển cộng với bảng điều khiển xe buýt có thể". Khi hoạt động bắt đầu và dừng lại, các thiết bị hoạt động như điều khiển tốc độ động cơ, nâng vòi hút, thu và nhả đĩa quét, thu và nhả thanh phun trái và phải đều được điều khiển bằng một phím, rất dễ vận hành. Hoạt động của xe được thực hiện bởi ba thiết bị vận hành, hai trong cabin và một trong bảng điều khiển ở bên phải phía sau xe.
trưng bày. Nó được đặt ở phía trước bên phải của ghế lái và chủ yếu được sử dụng cho các hoạt động rửa và quét xe khác nhau.
Hộp hoạt động. Nó được đặt bên cạnh hộp radio phía trước ghế lái và chủ yếu được sử dụng để khởi động và dừng động cơ.
Bảng điều khiển. Nó nằm phía sau bánh sau bên phải của xe và chủ yếu được sử dụng để dỡ hàng, vận hành và bảo dưỡng thùng rác.
Xe được trang bị hệ thống xem video màu phía sau. Một camera được lắp ở phía sau xe và một màn hình hiển thị màu được lắp trong ca bin. Trong quá trình vận hành, hiệu quả làm sạch có thể được kiểm tra và giám sát trong cabin. Khi lùi xe, bạn có thể điều hướng để tránh va chạm từ phía sau.

Có nhiều chế độ hoạt động để bạn lựa chọn. Hệ thống có 9 chế độ hoạt động: quét toàn bộ, quét trái, quét phải, quét toàn bộ, quét trái, quét phải, quét toàn bộ, quét trái và quét phải. Người sử dụng có thể chọn chế độ hoạt động phù hợp theo nhu cầu hoạt động. Sau khi chế độ hoạt động được chọn, bắt đầu hoạt động bằng một phím, và tất cả các cơ cấu cần tham gia vào hoạt động sẽ tự động mở rộng và hoạt động theo trình tự đã định. Khi cần dừng hoạt động, một nút tắt máy sẽ tự động dừng hoạt động và trở về trạng thái ban đầu theo trình tự đã định.

Cài đặt điều khiển tốc độ động cơ chính. Tốc độ làm việc bình thường của động cơ chính được điều khiển tự động bởi hệ thống điện, với ba bánh răng là "tiêu chuẩn", "quét lực trung bình" và "quét mạnh". Từ khi khởi động động cơ chính đến khi bắt đầu hoạt động, chạy ở tốc độ thấp, tốc độ khoảng 50R / phút. Sau khi bắt đầu vận hành, tốc độ của động cơ chính sẽ tự động tăng lên. Tốc độ làm việc ổn định của bánh răng "tiêu chuẩn" là 1350 vòng / phút, của bánh răng "quét lực trung bình" là 1500 vòng / phút và của bánh răng "quét mạnh" là 1750 vòng / phút.
Hệ thống cảnh báo bằng giọng nói. Hệ thống cảnh báo bằng giọng nói được trang bị trên xe có thể phát ra nhiều cảnh báo bằng giọng nói và thông báo nhắc nhở trong quá trình vận hành và dỡ hàng, bao gồm các thông báo bằng giọng nói như "van xả két nước bị đóng, không thể làm sạch", "bể nước thải bị lật, vui lòng chú ý đến an toàn ”, cũng như nhiều tin nhắn nhắc nhở âm nhạc và tin nhắn báo động ầm ầm, rất tiện lợi và thiết thực.
Người điều khiển phương tiện. Bộ điều khiển xe HCU được phát triển và thiết kế độc lập bởi công ty xe thương mại Dongfeng. Chip vi xử lý lõi sử dụng bộ vi xử lý Freescale 32- bit. Chiến lược kiểm soát khung gầm tích hợp 50 năm kinh nghiệm sản xuất xe tải của Dongfeng và được hỗ trợ bởi dữ liệu trải nghiệm lái xe của 100000 khách hàng để cải thiện sự thoải mái khi lái xe hàng ngày của tài xế xe tải.

Hiệu suất toàn diện của pin. Pin năng lượng của dòng máy này là hộp pin lithium iron phosphate l271c01 được sản xuất bởi Ningde Times New Energy Technology Co., Ltd., được trang bị hệ thống ống pin ceb-b60sv01 / ceb-b60h, ở mức tiên tiến trong nước. Hệ thống pin tạo thành 10 bộ hộp pin l271c01 thành một cụm pin nguồn thông qua 2 kết nối song song và 5 nối tiếp. Xem bảng đính kèm để biết các thông số chính của hệ thống pin.

Hộp pin nguồn L271c01 được đóng gói bằng 36 6 lh3l8 ô vuông vỏ nhôm hình vuông nối tiếp nhau. Phạm vi nhiệt độ làm việc là - 30 độ ~ 60 độ và cấp bảo vệ là IP68. Nó có nhiều biện pháp bảo vệ như quá nhiệt, quá tải, quá tải và ngắn mạch, với hiệu suất ổn định, an toàn và độ tin cậy.
Lái xe máy. Hệ thống truyền động khung gầm sử dụng động cơ đồng bộ nam châm vĩnh cửu (tz370xs-lkm1103) được phát triển bởi Suzhou lvkong Transmission Technology Co., Ltd., với công suất cực đại 160 kW, mô-men xoắn cực đại 1100 Nm và cấp bảo vệ IP67. Khi kết hợp với hộp số AMT, nó không chỉ có thể đáp ứng sự thoải mái và tiết kiệm khi lái xe điện mà còn có thể leo dốc hơn 25%.
Động cơ gắn trên sử dụng động cơ đồng bộ nam châm vĩnh cửu tz380xs -90 zl do Ningde times Motor Technology Co., Ltd. phát triển khi tốc độ định mức là 1500 vòng / phút, công suất liên tục của động cơ có thể đạt 90kw và khả năng bảo vệ cấp là IP68, cung cấp công suất đầu ra mạnh mẽ cho cơ chế hoạt động.
Bộ điều khiển sáu trong một. Khung xe sử dụng bộ điều khiển sáu trong một ktz54x59s-gvd55050 do Công ty TNHH công nghệ truyền động xe điện Yingweiteng Thâm Quyến phát triển cho Dongfeng Motor, tích hợp sáu chức năng: bộ điều khiển động cơ trợ lực, điều khiển động cơ máy nén khí, DC / DC, điện áp cao truyền tải và phân phối điện, bộ điều khiển động cơ truyền động chính và sạc trước điện áp cao phía trên.

Mật độ công suất tổng thể của bộ điều khiển đã được cải thiện đáng kể, và trọng lượng của sản phẩm mới là khoảng 38kg. Đầu nối chống thấm một đầu tích hợp được sử dụng để đạt được IP68 tuyệt đối, để tránh nguy cơ giảm cấp bảo vệ do dây nịt uốn kém gây ra. Các giải pháp EMC (tương thích điện từ) được tích hợp bên trong khung mà không cần chỉnh lưu bên ngoài bổ sung và có thể đáp ứng các yêu cầu về dẫn điện và bức xạ cấp 3 trực tiếp với cáp được bảo vệ.


Sự bảo vệ an toàn:

• l khóa liên động điện áp cao: tất cả các đầu nối sử dụng chức năng khóa liên động điện áp cao;

• l chức năng chống ngón tay cảm ứng: tất cả các đầu nối sử dụng chức năng chống ngón tay cảm ứng;

• l bảo vệ IP68 một đầu: đầu nối điện áp cao và thấp;

• l chống rung và rơi: bộ phận đàn hồi của xe thương mại đáp ứng các yêu cầu chống rung của GB / T 28046. 3-2011;

• - Chức năng phóng điện chủ động và thụ động: đáp ứng yêu cầu phóng điện chủ động trong vòng 3 giây và phóng điện thụ động trong vòng 3 phút;

• l Khóa liên động mở nắp: sau khi mở nắp, toàn bộ máy sẽ tự động ngắt tất cả điện áp cao để bảo vệ an toàn cá nhân.

Ø cơ chế bảo vệ:

• l 1. Lỗi sẽ được xử lý theo mức độ và các biện pháp bảo vệ tương ứng sẽ được thực hiện theo mức độ ưu tiên của lỗi.

• l 2. Ngoài các chức năng bảo vệ thông thường như quá áp, quá dòng, quá nhiệt, chập chờn, v.v., nó còn có:

• ü Chức năng phát hiện bám dính công tắc tơ: phát hiện công tắc tơ có dính chặt hay không trước khi bật nguồn, để bảo vệ hiệu quả sự an toàn của toàn bộ xe.

• ü Chức năng phóng điện chủ động và thụ động: chủ động xả điện bên trong ổ chính trong vòng 3 giây để giảm điện áp bên trong ổ xuống 36V.

• ü Chức năng khóa liên động mở nắp và khóa liên động cao áp: sau khi mở nắp của toàn bộ máy hoặc chưa kết nối hoàn toàn đầu nối cao áp, toàn bộ máy không được phép sử dụng điện áp cao.

• ü Chức năng bảo vệ ngược: sơ đồ bảo vệ hoàn hảo, có thể bảo vệ ngược do đấu dây sai động cơ hoặc máy biến áp quay.

• l 3. Chức năng đánh thức: đánh thức lái xe độc ​​lập, đánh thức sạc nhanh và chức năng đánh thức sạc chậm.

• l 4. Cấu hình PDU đa kênh: ngoài cấu hình PDU thông thường, bộ mở rộng phạm vi, giao diện đầu ra điện áp cao được gắn trên cùng và sạc chậm được dành riêng để đáp ứng ứng dụng của xe buýt / xe tải nhẹ chạy điện thuần túy, xe buýt / xe tải nhẹ, xe vệ sinh. và các mô hình khác.

Thiết kế bảng điều khiển tích hợp

(1) Bảng điều khiển tích hợp bao gồm điều khiển công tắc tơ phân phối điện áp cao và phát hiện trạng thái công tắc tơ.
(2) Máy ghi đè chức năng điều khiển UDS.
(3) Nhận ra chức năng điều khiển có thể bên trong, và hỗ trợ có thể điều khiển và điều khiển dây cứng với bên ngoài.
(4) Chức năng đánh thức lái xe độc ​​lập, đánh thức sạc nhanh và đánh thức sạc chậm.
Phân phối điện áp cao tích hợp

(1) Công tắc tơ và cầu chì phân phối điện áp cao được tích hợp để tạo thành một mô-đun độc lập hoàn chỉnh và nhỏ gọn. So với các thiết bị rời, cáp được sử dụng để xây dựng khối lượng nhỏ hơn, lắp ráp thuận tiện hơn và hiệu suất ổn định hơn;
(2) Các thiết bị được kết nối với nhau thông qua tấm đồng PCB, có độ tin cậy kết nối cao và tính nhất quán sản xuất tốt, giảm đáng kể việc khai thác kết nối, làm cho nguyên mẫu sạch hơn và đáp ứng các yêu cầu của sản xuất tự động;
Chức năng phát hiện trạng thái công tắc tơ được dành riêng trên bo mạch để nâng cao độ tin cậy của hệ thống.

Các thông số kỹ thuật chính

• Ưu điểm chính của sản phẩm

• Hiệu suất vượt trội

Cấu trúc hộp đựng rác tiên tiến. Hộp đựng rác áp dụng thiết kế cấu trúc gờ gạch inox 304 một lớp, tích hợp một số hộp đựng nước sạch và hộp đựng rác. Nó có hình dạng mới lạ, hình thức đẹp, chống ăn mòn, khối lượng lớn, không có khuôn khổ, đổ rác thuận tiện và dễ dàng làm sạch. Thùng rác được lật nghiêng và không tải, và góc dỡ hàng lên đến 48 độ. Tổng thể tích của thùng rác là 6m ³, Thể tích hiệu dụng không được nhỏ hơn 3,5m ³, Có thiết bị tự làm sạch bên trong.

Quét đĩa. Tấm quét đa năng dùng để lau và quét xe (Bằng sáng chế số 200820052391.1) với bằng sáng chế quốc gia được thông qua, có chức năng chống va chạm và tránh chướng ngại vật (cấu trúc bằng sáng chế, bằng sáng chế số 00224174.9). Trong quá trình hoạt động, khi đĩa quét và nắp hút bụi gặp vật cản phía trước, nó có thể co vào trong để tránh, và tự động trở lại vị trí làm việc bình thường sau khi vượt qua chướng ngại vật.

Quạt. Quạt ly tâm 9-26 sê-ri 7.1 có đặc điểm là hiệu suất cao, tiếng ồn thấp, đường cong hiệu suất phẳng, diện tích hiệu suất cao rộng, v.v. Đây là một trong những phụ kiện quan trọng của xe quét đường cỡ trung Zhonglian trong một thời gian dài. Nó có công nghệ trưởng thành và công việc đáng tin cậy.

Vòi hút siêu rộng. Tổng chiều rộng của ống hút là 2440mm và chiều rộng của ống hút là 2400mm, gần như bằng chiều rộng của xe. Hiệu quả công việc và sự sạch sẽ được cải thiện. Trong quá trình hoạt động của thanh phun cao áp trong ống hút, chiều cao của thanh phun so với mặt đất là cố định và không thay đổi theo tải trọng của cả xe, từ đó có thể đạt được hiệu quả làm sạch ổn định và tốt nhất.
Kết hợp thanh phun làm sạch áp lực cao. Thanh phun rửa cao áp được cấu tạo bởi các thanh phun trái phải và các thanh phun trong ống hút. Nó được gắn vào vòi hút hoặc trong vòi hút. Trong quá trình hoạt động, chiều cao của thanh phun so với mặt đất là cố định và không thay đổi theo tải trọng của toàn bộ xe nên có thể đạt được và ổn định hiệu quả làm sạch tốt nhất. Các thanh phun bên trái và bên phải có thể xoay ra và thu vào. Hành động này được dẫn động bởi xi lanh và được điều khiển tự động bởi hệ thống điều khiển điện. Khi xoay đồng thời thanh phun trái và phải, chiều rộng làm sạch không được nhỏ hơn 3,5m và khi xoay ra một bên, chiều rộng làm sạch không được nhỏ hơn 2,9m. Để thuận tiện cho việc điều chỉnh, bảo dưỡng và thay thế đầu phun, thanh phun trong ống hút được thiết kế thành cơ cấu kéo ra nhanh chóng, và đã xin cấp bằng độc quyền sáng chế quốc gia.

Tự động cuộn và xả cuộn. Cuộn xả tự động cơ khí được lắp ở phía sau bên phải của xe rửa và quét, được trang bị vòi cao áp 20m, có thể được sử dụng để tự vệ sinh xe rửa và quét và những nơi cần làm sạch khác .

Súng phun cầm tay bằng thép không gỉ. Được trang bị đầu nối nhanh, nó có thể dễ dàng kết nối hoặc ngắt kết nối với cuộn xả. Sử dụng súng phun cầm tay, hiệu quả làm sạch cao, hiệu quả tốt, thao tác thuận tiện và an toàn hơn.

Hệ thống điều khiển điện tiên tiến. Chế độ điều khiển của "màn hình cộng với bộ điều khiển cộng với bảng vận hành xe buýt có thể" được thông qua. Khi hoạt động bắt đầu và dừng lại, điều khiển tốc độ động cơ, nâng vòi hút, thu và nhả đĩa quét, thu và nhả thanh phun trái và phải và các thiết bị hoạt động khác đều được điều khiển bằng một phím, thuận tiện khi vận hành và giảm đáng kể khả năng hoạt động sai.
thắp sáng. Để thuận tiện cho việc vận hành vào ban đêm hoặc trong môi trường không đủ độ sáng, tấm quét bên trái và bên phải được trang bị đèn chiếu sáng để theo dõi tình trạng làm việc của tấm quét.
Các thiết bị bảo vệ tự động khác nhau. Xe rửa và quét được trang bị các thiết bị bảo vệ tự động như thiếu nước trong thùng nước sạch, đầy nước trong thùng rác, lật nghiêng về phía trước và dỡ hàng khi cửa sau thùng rác được mở, khớp và tách ly hợp răng khí nén trong quá trình Hoạt động của máy phát điện phụ và thu hồi thùng rác bị lật mà không cần hạ nẹp bảo vệ để bảo vệ xe rửa và quét khỏi bị hư hại trong các điều kiện làm việc cụ thể như thiếu nước và đầy nước hoặc hoạt động sai.

• Ském chất lượng

Cấu hình phụ kiện cao. Máy bơm nước đẩy cao, van xả tràn và van xả là các thương hiệu nổi tiếng quốc tế, động cơ chính và các bộ phận điều khiển điện là các thương hiệu nổi tiếng trong nước hoặc quốc tế với chất lượng tuyệt vời và độ tin cậy cao.

• An toàn và đáng tin cậy

Trang bị hệ thống cảnh báo bằng giọng nói. Nó có thể gửi các cảnh báo bằng giọng nói khác nhau và các tin nhắn nhắc nhở trong quá trình vận hành và dỡ tải.

Cung cấp nẹp an toàn thùng rác. Nó có thể cung cấp khả năng bảo vệ an toàn đáng tin cậy trong quá trình bảo trì.

• Chức năng công việc

Loại xe này có nhiều chức năng như rửa đường, rửa mặt đường và lề đường bằng đá, xịt rửa và quét bụi. Nó có thể được sử dụng riêng biệt như xe quét rửa, xe làm sạch đường và xe phun bụi.
1,Hoạt động làm sạch. Khi dùng để rửa, quét xe, bồn chứa nước sạch có thể tích lớn 8,5m3, có thể hoạt động liên tục trong 7h. Tỷ lệ làm sạch mặt đường có thể đạt hơn 95% sau một lần làm sạch.
2,Rửa mặt tiền lề đường và lề đường. Khi vệ sinh lề đường, đồng thời có thể rửa cao độ lề đường và mặt đường sát lề đường, rửa sạch mặt trên của lề đường, thu gom nước thải và rác thải, giải quyết tốt vấn đề này. của việc dọn dẹp lề đường bẩn thỉu nhất.

3,Thiết bị phun phía sau. Trong trường hợp thời tiết hanh khô, mặt đường có nhiều bụi có thể sử dụng thiết bị phun để phun, làm loãng không khí ướt và phun bụi.

4, Thiết bị làm sạch thủ công. Nó bao gồm một súng phun cầm tay và một cuộn xả (20m), được kết nối hoặc ngắt kết nối thông qua một đầu nối nhanh. Súng xịt cầm tay có thể dùng để làm sạch bụi bẩn, vảy nến và các biển quảng cáo hai bên đường. Hiệu quả làm sạch cao, hiệu quả tốt, và hoạt động thuận tiện và an toàn hơn.

• Othiết bị ptional
