Trạm nén chuyển rác

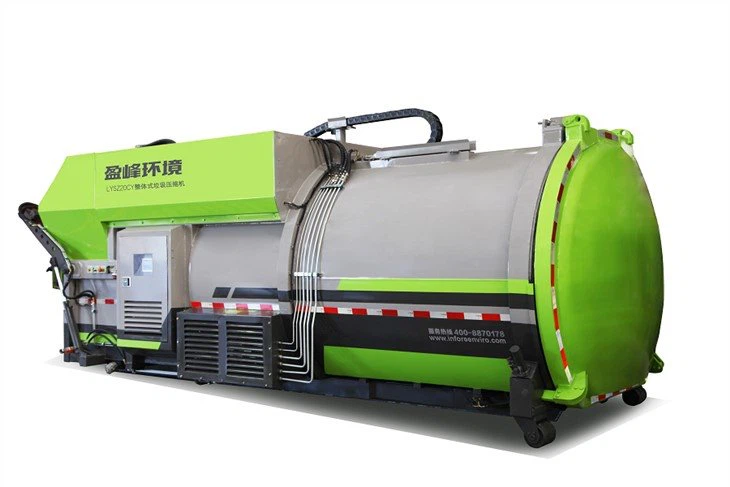

Trạm nén chuyển rác LYSZ20CY được công ty tôi làm theo tình hình cụ thể của thiết bị vệ sinh trong nước, yêu cầu phân loại rác của nước đáp ứng, kỹ thuật và công nghệ xử lý rác tiên tiến trong và ngoài nước để tham khảo, nghiên cứu phát triển sản phẩm mới, chủ yếu được sử dụng cho người dân các đường phố đô thị, khu thương mại, nhà máy, trường học, bệnh viện, rác ướt (không bao gồm rác ăn uống) được thu gom.
Trạm nén chuyển rác LYSZ20CY sử dụng công nghệ nén ngang kiểu cạp và trượt. Máy nén và thùng rác được tích hợp, và rác thải ướt được thu gom sẽ được nén trực tiếp vào các thùng rác kín để giảm và chuyển bằng xe rác có thể tháo rời vận chuyển. Thiết bị có đặc điểm là ít mùi, không ô nhiễm thứ cấp, diện tích chiếm dụng nhỏ, linh hoạt, v.v. Nó đặc biệt thích hợp cho các trạm trung chuyển mới và xây dựng lại nhà ga cũ ở các khu vực đô thị khó thu hồi đất và mặt bằng nhỏ. Trạm nén chuyển rác LYSZ20CY phù hợp để tải các thùng rác tiêu chuẩn 120L, 240L và 660L, và cũng có thể cập bến với xe thu gom rác Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS và 5082ZZZ. Nó thân thiện với môi trường, tiết kiệm, hiệu quả, thích ứng và vận hành linh hoạt.

Chế độ kết nối ga

Toàn bộ cấu hình thiết bị máy nén

Máy nén chất thải tích hợp LYSZ20CY và các phương tiện hỗ trợ

Các thành phần chính của máy nén

Máy nén rác tích hợp LYSZ20CY bao gồm cụm thân máy, cơ cấu nạp đầy áp suất, cửa dỡ hàng, cơ cấu lật gầu, cụm nắp trước, hệ thống điều khiển điện và hệ thống thủy lực.

Sơ đồ máy nén rác tích hợp LYSZ20CY

Cụm thân máy là bộ phận kết nối của từng bộ phận chức năng, cấu thành nên cấu trúc tổng thể của thiết bị. Đầu trước của cụm thân là thùng nén, đây là kênh để nén rác. Đầu sau của cụm thân là thùng rác, là thể tích rác nén được nạp vào.

2, Cơ cấu nạp đầy áp suất nằm ở phần trên của thùng nén cụm thân. Là thiết bị áp lực ép rác từ thùng nén vào thùng rác thông qua cơ cấu gạt và tấm trượt. Nó có thể nén rác một cách hiệu quả.

3,Cửa xả nằm ở phía sau thiết bị và là thiết bị xả rác.Cơ cấu quay gầu được lắp ở phần trước của thân máy nén, là cơ cấu cấp liệu của máy nén. Nó cũng phù hợp để tải các thùng rác tiêu chuẩn 120L, 240L và 660L.

Cụm nắp trước được lắp ở phần trên của cổng cấp liệu, có vai trò đóng mở cổng cấp liệu để ngăn nước thải và rác thải phun ra

4, Hệ thống điều khiển điện tử là trung tâm điều khiển của máy nén, tất cả các hành động được điều khiển bởi chương trình PLC, có thể đạt được các chức năng chính sau: (1) có thể nhận ra chu trình chiết rót tự động, khi nhấnnút bấm chu kỳ làm đầy, cơ chế làm đầy áp suất có thể tự động di chuyển qua lại trong buồng nén; (2) Báo động áp suất đầy đủ: Khi rác trong thùng rác được ép đến một mật độ nhất định, bằng cách phân tích giá trị áp suất của hệ thống thủy lực, từ góc độ an toàn, thiết bị bảo vệ và hiệu quả, hệ thống sẽ tự động báo động; (3) Có thể nhận ra chẩn đoán lỗi tự động, khi máy nén không thể hoạt động bình thường, có thể tự động phán đoán nguyên nhân gây ra lỗi, và hiển thị trên màn hình, đồng thời để đạt được phân tích nguyên nhân bất thường bằng giọng nói (tùy chọn); (4) Bảo vệ hệ thống thủy lực: khi nhiệt độ dầu hệ thống thủy lực cao, hệ thống sẽ tự động khởi động hệ thống làm mát; Khi nhiệt độ dầu quá thấp, hệ thống sẽ tự động khởi động hệ thống sưởi dầu thủy lực, cho đến khi nhiệt độ dầu tăng đến nhiệt độ thích hợp (tùy chọn); Hệ thống thủy lực: sử dụng "máy bơm đôi" và vòng điều khiển thủy lực hiệu quả, nâng cao hiệu quả sản phẩm và giảm tiêu thụ năng lượng; Hệ thống thủy lực bố trí kết hợp với không gian hiện có và thuận tiện bảo trì, phần điện và phần điều khiển của sự tách biệt, cấu trúc nhỏ gọn, bảo trì thuận tiện. Các thành phần chính của hệ thống sử dụng các thương hiệu nổi tiếng của nước ngoài để đảm bảo hệ thống có độ tin cậy cao.

Các tính năng của máy nén
1, Phân tích đặc điểm chức năng:
1) Thiết bị làm đầy áp suất cao nhất có hiệu quả tránh ngâm nước thải và ADAPTS để thu gom rác ướt;
2) Cửa đuôi hình cầu với khóa xi lanh dầu đôi, giải quyết hiệu quả rò rỉ nước thải;
3) Trạm nạp liệu và cho ăn bằng xô nhựa tiêu chuẩn tích hợp chế độ kép, nâng cao khả năng thích ứng của thiết bị;
4) Với chức năng chuyển đổi thứ tự pha của nguồn điện ba pha;
Chức năng hiển thị tinh thể lỏng;

6) Với chức năng hiển thị và cảnh báo áp suất đầy đủ;
7) Chức năng tản nhiệt và sưởi ấm tự động của hệ thống thủy lực (tùy chọn);
8) Với điều khiển dây và chức năng điều khiển kép cảm ứng (điều khiển từ xa không dây tùy chọn);
9) Với chức năng kiểm soát dừng khẩn cấp;
10) Với chức năng cảnh báo lỗi tự động và chẩn đoán tự động, để đạt được tình huống bất thường, phát sóng giọng nói phân tích nguyên nhân (tùy chọn);
11) Cửa sau của hộp thiết bị sử dụng khóa thủy lực, có thể được điều khiển trực tiếp để mở và khóa cửa sau của hộp trong cabin của xe chở rác có thể tháo rời.
2, Giới thiệu về độ ổn định và độ tin cậy:

1) Phần thùng nén của cụm thân máy sử dụng cấu trúc hình chữ nhật, thuận tiện cho cơ chế nén thực hiện nén. Phần thùng rác sử dụng cấu trúc hình tròn, thuận tiện cho việc cất và dỡ rác, đồng thời có các đặc tính cơ học tuyệt vời.
2) Tất cả các bề mặt kim loại đen tiếp xúc được xử lý chống gỉ và thép tiếp xúc trực tiếp với rác được xử lý bằng tẩy axit, phốt phát hóa và thụ động hóa.

3) Thiết bị được điều khiển bằng PLC.
4) Các bộ phận chính của thiết bị: van điều khiển thủy lực, bơm dầu, động cơ, linh kiện điều khiển điện tử là các hãng nổi tiếng trong và ngoài nước.
Tất cả các trục bản lề quay đều được làm bằng các ổ trục tự bôi trơn hoặc ổ trục khớp đặc biệt, và bề mặt thanh piston của xi lanh được mạ crom, có khả năng chống mài mòn và chống ăn mòn cao để đảm bảo tuổi thọ của nó trong môi trường khắc nghiệt.
3, Giới thiệu về tiết kiệm năng lượng và bảo vệ môi trường:
Diện tích sàn nhỏ, không xây dựng dân dụng hoặc chỉ xây dựng dân dụng đơn giản, tiết kiệm và thiết thực, linh hoạt, thích hợp cho việc thu gom và vận chuyển rác ướt; Hộp nút điều khiển dây cầm tay hoặc điều khiển từ xa không dây (tùy chọn), cải thiện hiệu quả môi trường làm việc của người vận hành; Cơ cấu khóa cửa dỡ hình quả bóng và cơ cấu làm kín, để đảm bảo quá trình nén và chuyển rác, không rò rỉ nước thải.

Truyền động bơm đôi, hệ thống cần áp suất cao, sử dụng bơm đơn làm việc, hệ thống cần tốc độ cao, sử dụng bơm đôi làm việc, hiệu quả cao và tiết kiệm năng lượng, hệ thống nhiệt.

Nó có thể cập bến với xe thu gom rác Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS và 5082ZZZ tại trạm mà không cần đi qua phễu nạp thứ cấp, tránh hiệu quả chế độ vận hành truyền thống của xe tải chở rác và các vấn đề về phễu nạp bụi và rác, đồng thời nâng cao hiệu quả hoạt động.


Giới thiệu về máy nén Ưu điểm
1) Xylanh dẫn động của thiết bị nạp áp suất được đặt ở trên cùng của thùng nén và thiết kế kín của nó phù hợp để xử lý rác ướt.
2) Khả năng thích ứng mạnh mẽ, có nghĩa là, có thể đáp ứng việc cập bến với Zoon 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS, 5082ZZZ xe thu gom rác và có thể đáp ứng tải thùng rác tiêu chuẩn 120L, 240L, 660L.
3) Hiện thực hóa chế độ cập bến mới với xe thu gom rác Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS và 5082ZZZ tại nhà ga, có hiệu quả cao và tiết kiệm năng lượng. Nó thay đổi chế độ nạp liệu thứ cấp của các phương tiện thu gom rác và máy nén rác tích hợp, chế độ này đầu tiên đổ rác vào phễu và sau đó quay phễu sang thùng nén, và quá trình nạp liệu sơ cấp được hoàn thành. Hiệu quả đã được cải thiện rất nhiều. Giảm cường độ làm việc của người vận hành. So với chế độ vận hành truyền thống, cấp liệu chính thay thế cấp liệu thứ cấp, giảm tiêu thụ năng lượng của thiết bị và đơn giản hóa quá trình vận hành và vận hành.
Thiết bị làm đầy áp suất được đặt ở đầu thùng nén ở phần cuối phía trước của cụm thân máy. Xi lanh nạp áp suất không có nguy cơ ngâm nước thải trong xi lanh nén truyền thống, và môi trường hoạt động của xi lanh được cải thiện đáng kể và tuổi thọ của xi lanh được kéo dài đáng kể.
5) Thiết bị chiết rót áp suất có hiệu suất nạp đầy áp suất cao, với thể tích nén một hành trình là 2,35m³, thuộc loại hàng đầu trong ngành.
6) Trạm bơm thủy lực và cụm van thủy lực được đặt lần lượt ở bên trái và bên phải của phần dưới cùng của thiết bị, với cấu trúc nhỏ gọn và bảo trì thuận tiện, đồng thời giảm trọng tâm của thiết bị và cải thiện an toàn giao thông vận tải.
Hiệu quả môi trường tốt, không có hiện tượng lộ, lọt, nhỏ giọt trong quá trình tập kết, trung chuyển rác.
8) Việc sử dụng hiệu suất cao và tiết kiệm năng lượng, hiệu suất đáng tin cậy của máy bơm đôi, hệ thống cần áp suất cao, sử dụng công việc máy bơm đơn, hệ thống cần tốc độ cao, sử dụng máy bơm đôi, hiệu quả cao và tiết kiệm năng lượng, hệ thống nhiệt.
9) Cơ chế khóa chốt mới được thông qua, bốn điểm trên và dưới được khóa, độ nén của dải niêm phong có thể điều chỉnh vô cấp và có chức năng chống tách tự động, khóa đáng tin cậy (ngay cả trong trường hợp dẫn động xi lanh rò rỉ), và niêm phong tốt.
10) Có một đường thoát nước thải ở cả hai bên thùng nén ở phía trước của cụm thân máy, đồng thời có một đường thoát nước thải, thuận tiện cho việc dọn rác tại đường thoát nước thải và hỗ trợ thoát nước thải phóng điện.

11) Cửa dỡ hàng áp dụng cấu trúc hình cầu mới, hình thức đẹp và cấu trúc đáng tin cậy.

Giới thiệu quy trình vận hành (xem biểu đồ quy trình vận hành)

Giới thiệu quy trình LYSZ20CY
1.1 Thu gom và nén rác
Sau khi thu gom rác ướt của cư dân đô thị, rác được đổ trực tiếp vào cổng cấp liệu của máy nén bằng xe rác tự nạp (5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS, 5082ZZZ), hoặc thùng rác tiêu chuẩn 120L, 240L và 660L được sử dụng để tải, và cơ cấu quay gầu được vận hành để dỡ hàng. Sau đó vận hành nút chu trình nạp đầy áp lực để nén rác đổ vào thùng nén, lặp lại quá trình trên cho đến khi đồng hồ báo áp suất đầy, cụm nắp trước hoạt động đóng cổng cấp liệu, cơ cấu quay gầu được vận hành để xả trạng thái, hoạt động móc được chuyển lên trạng thái vận chuyển.
1.2 Đóng gói lên xe buýt
Xe chở rác đang dỡ của toa được đổ vào phía trước của máy nén, sao cho móc của tay kéo thẳng hàng với móc của máy nén, và xe chở rác đang dỡ của toa được vận hành để kéo máy nén và khóa. máy nén.
1.3 Vận chuyển rác

Khởi động xe chở rác có thể tháo lắp vận chuyển để đưa máy nén đầy rác ra khỏi trạm rác và đến bãi chôn lấp hoặc nơi xử lý rác khác.
1.4 Xả thùng rác

Sau khi xe chở rác di động được vận chuyển đến bãi chôn lấp hoặc nơi xử lý rác khác, thiết bị khóa của cửa dỡ hàng trên máy nén được nới lỏng thông qua hệ thống thủy lực của xe chở rác di động được vận chuyển, và sau đó cơ cấu nâng tay kéo được vận hành để nâng. máy nén cho đến khi rác trong hộp được xả hết.

LYSZ20CY Sơ đồ quy trình vận hành máy nén chất thải trung bình


Thông số kỹ thuật chính và thông số hoạt động của máy nén

Xe hỗ trợ -- vận chuyển xe chở rác có thể tháo rời
Xe có thể tự xếp dỡ, tải trọng lớn, hiệu quả vận chuyển cao, tính cơ động mạnh, vận hành dễ dàng, an toàn và đáng tin cậy, mức độ tự động hóa cao, nhiều ứng dụng và các ưu điểm khác.

Các thông số kỹ thuật của xe chở rác chuyên chở rác như sau:

1. lắp đặt thiết bị và các yêu cầu về điện nước

Người dùng có thể xác định cấu hình của thiết bị và phương tiện trạm rác theo vị trí địa lý của địa phương và khối lượng xử lý rác. Các kích thước được đánh dấu trong sơ đồ bố trí trạm rác sau đây để người dùng tham khảo.

Yêu cầu về nguồn điện một vị trí: Khách hàng phải cung cấp nguồn điện bên ngoài ba pha, năm dây, 380V / 10kW, được trang bị bộ ngắt mạch tương ứng với bảo vệ chống rò rỉ (In <30ma). khoảng="" cách="" giữa="" nguồn="" điện="" và="" máy="" nén="" không="" được="" quá="" 10="">
Yêu cầu về nguồn nước: nước thông thường, đường ống nạp tối thiểu là 1 inch.

Yêu cầu của tòa nhà: Chiều cao thông thủy của tòa nhà LYSZ20CY không nhỏ hơn 6 mét; Chiều cao thông thủy bên trong cổng không được nhỏ hơn 5,5 mét và chiều rộng của cổng không nhỏ hơn 4 mét.
Các bản vẽ và chỉ dẫn kỹ thuật chỉ thể hiện các yêu cầu lắp đặt của thiết bị. Nhà thiết kế có thể thiết kế các công trình như sảnh nhân viên, nhà vệ sinh, Giếng nước thải và Giếng lắng tùy theo điều kiện xung quanh. Để thuận tiện cho việc nạo vét, nên đặt bể phốt ở ngoài trời.

Kế hoạch xây dựng nhà ga LYSZ20CYSingle
