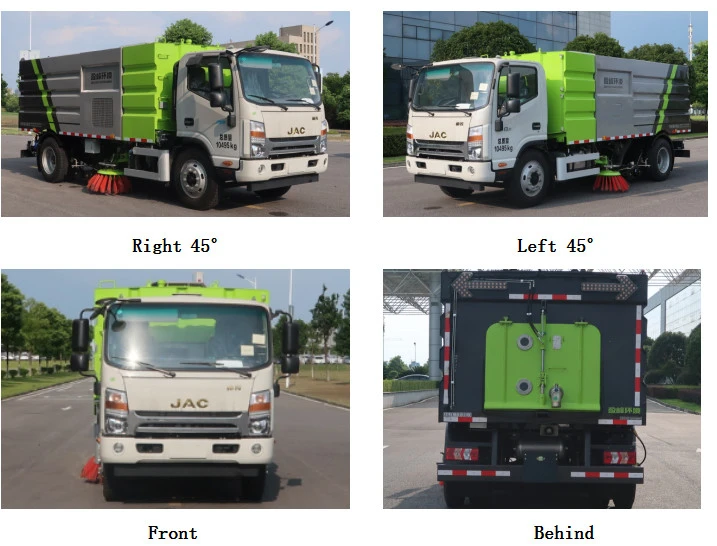

Xe tải 10 tấn rửa và quét

Tổng quan về sản phẩm

Xe tải rửa và quét ZBH5100TXSHFE 6 10 tấn là công ty của tôi đã phát triển một thế hệ sản phẩm máy móc vệ sinh mới. Nguyên lý hoạt động của nó là: khung xe và áo khoác đều sử dụng năng lượng diesel, với nước áp suất cao làm sạch mặt đường, đồng thời thông qua quạt gió sẽ là đường hút nước thải và rác thải trở lại thân thùng rác, xe tiêu thụ năng lượng thấp, tiếng ồn thấp, độ sạch cao, độ an toàn và độ tin cậy tốt hơn so với các sản phẩm cùng loại.
Xe tải 10 tấn rửa và quét rác có nhiều chức năng khác nhau, hình thức đẹp, hiệu quả cao, bảo vệ môi trường và hiệu suất vượt trội đáng tin cậy.

Tổng quan về chức năng
"Zoomlion" 10 tấn rửa và quét xe tải rửa và quét xe, khung gầm và tải hoạt động với nguồn động lực là diesel, sản phẩm có nhiều chức năng, hình thức đẹp, hiệu quả cao, bảo vệ môi trường, hiệu suất đáng tin cậy và các đặc tính khác. Cấu trúc bằng sáng chế (bằng sáng chế số ZL200820052390.7) quét dọc bên trái và bên phải cộng với vòi hút rộng ở giữa được tích hợp thanh phun nước áp lực cao cộng với thanh phun áp lực cao bên trái và bên phải được chấp nhận. Bàn chải có chi phí thấp, độ sạch cao của vòi hút rộng, và hiệu quả chống bắn tóe và chống ô nhiễm tốt của que phun tích hợp. Các phụ kiện chính được mua từ khắp nơi trên thế giới và các máy bơm và vòi phun cao áp nổi tiếng quốc tế đã được sử dụng, với hiệu suất tuyệt vời và hoạt động đáng tin cậy. Với tính năng dọn dẹp vỉa hè, quét dọn, làm sạch mặt đường, lề đường và các chức năng vận hành khác, cũng như quét toàn bộ, quét trái, quét phải, quét toàn bộ, quét trái, quét phải, rửa toàn bộ, rửa trái, rửa phải, rửa toàn bộ , rửa trái, rửa phải, hút tinh khiết tổng cộng 10 chế độ hoạt động, là các sản phẩm tiêu chuẩn được công nhận trong ngành.

Phạm vi áp dụng

Nó phù hợp để làm sạch cơ giới, làm sạch, phun khử bụi và các hoạt động làm sạch khác của đường đô thị, đường cao tốc, quảng trường, sân bay, bến tàu, đường hầm, cầu, tường cách ly, lề đường và lề đường.

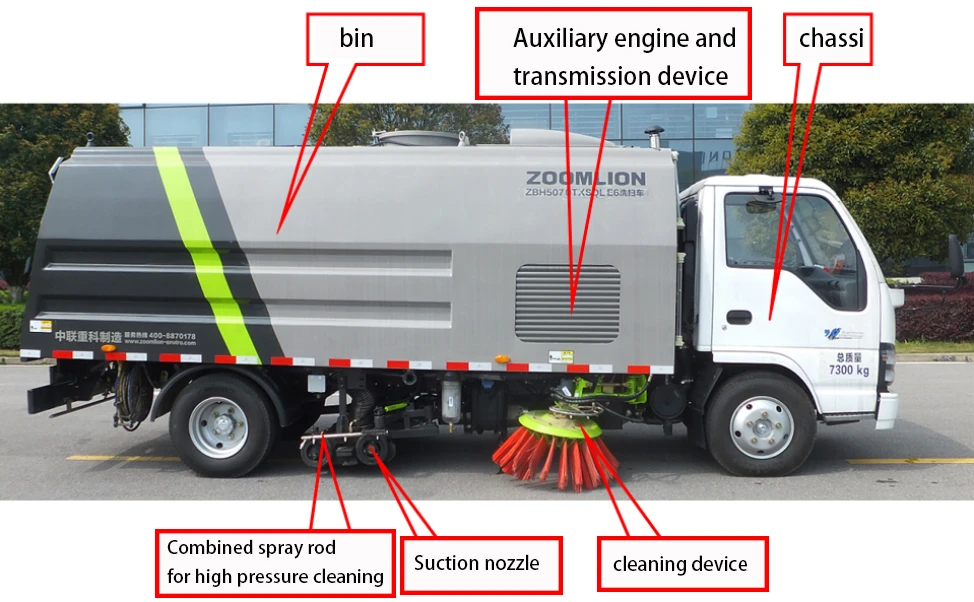

Cấu trúc chính và đặc điểm hoạt động

1. khung
Khung xe. Khung gầm xe tải loại II HFC1101P71K1D1ZS được cải tiến bởi JAC Automobile Group Co., Ltd. đáng tin cậy về chất lượng và ổn định về hiệu suất. Khung xe đạt tiêu chuẩn khí thải thứ sáu quốc gia.

Động cơ. Sử dụng động cơ diesel Anhui Cummins B4. 0 NS6B170, công suất định mức 125kW, dung tích 4000ml, mô-men xoắn cực đại 600Nm, khí thải đáp ứng tiêu chuẩn quốc gia thứ sáu.
2. động cơ phụ trợ và thiết bị truyền động của nó

Động cơ thứ cấp. Sử dụng động cơ qingling Isuzu (Trùng Khánh) Co., LTD. Động cơ diesel 4JB 1- TCH, công suất thực tối đa 67 kW / 3000 vòng / phút, khí thải đáp ứng tiêu chuẩn quốc gia iii. Khi tốc độ động cơ phụ đạt đến giá trị thiết kế, quạt và máy bơm nước cao áp sẽ tự động chạy, điều này có thể đảm bảo rằng động cơ phụ sẽ tự động tách khỏi quạt và máy bơm nước cao áp khi khởi động và dừng.
3.Fmột
Sử dụng quạt ly tâm hiệu suất cao do công ty chúng tôi thiết kế đặc biệt cho sản phẩm này, với hiệu suất cao, tiếng ồn thấp, chống mài mòn, đường cong hiệu suất phẳng, diện tích hiệu quả rộng, tuổi thọ lâu dài, v.v. Ở tốc độ 2900 vòng / phút, lưu lượng không khí định mức là 10500M ³ / h, áp suất không khí định mức là 9200Pa và độ ồn <81db. nó="" là="" một="" trong="" những="" phụ="" kiện="" quan="" trọng="" cho="" máy="" rửa="" xe="" tầm="" trung="" của="" thương="" hiệu="" zhonglian="" lâu="" đời,="" với="" công="" nghệ="" hoàn="" thiện="" và="" công="" việc="" đáng="" tin="">

4. vòi hút
Thông qua vòi hút đôi ở giữa toàn bộ vòi hút siêu rộng, chiều rộng hút khoảng 1600mm, độ sạch cao, hiệu quả tốt; Thanh phun dài tích hợp của nó được thiết lập với cơ chế tháo rời nhanh chóng và thay đổi nhanh chóng để bảo trì thuận tiện, lực tác động của nước lớn, có thể trực tiếp đưa nước thải đến cổng hút, tốc độ hút nước thải cao, đặc biệt là thanh phun dài có nắp đậy có thể đảo ngược , có thể ngăn chặn hiệu quả ô nhiễm nước bắn tung tóe, bảo vệ môi trường, đáng tin cậy, hiệu suất tuyệt vời. Và tùy theo ô nhiễm đường, điều chỉnh Góc rửa của vòi phun hàng dài với mặt đường, để hiệu quả làm sạch tốt hơn.

5.Lance
Thanh phun kết hợp để làm sạch áp lực cao. Thanh phun rửa cao áp được cấu tạo gồm thanh phun trái và phải và đầu phun, gắn với đầu phun hoặc vòi phun, chiều cao của thanh phun so với mặt đất là cố định trong quá trình hoạt động, không thay đổi theo tải trọng của xe, can đạt được và ổn định hiệu quả làm sạch tối ưu. Các thanh phun trái và phải có thể xoay ra và thu vào, được điều khiển tự động bằng hệ thống điều khiển điện. Khi đặt các thanh phun trái và phải cùng một lúc, chiều rộng làm sạch không được nhỏ hơn 3,25m. Để tạo điều kiện thuận lợi cho việc điều chỉnh và bảo trì vòi phun, thiết kế thanh vòi vòi phun vòi phun có thể nhanh chóng được kéo ra khỏi cấu trúc, và được công bố bằng sáng chế quốc gia.

6. thiết bị làm sạch
Tấm quét dọc bên trái và bên phải sử dụng một xi lanh dầu duy nhất để kiểm soát sự lên xuống và lắc lư, với hiệu suất chống va chạm tốt và chi phí thấp và hoạt động đáng tin cậy. Trong số đó, tấm làm sạch đường và quét đường đã nhận được bằng sáng chế quốc gia (bằng sáng chế số 200820052391.1), và chức năng tránh va chạm đã nhận được bằng sáng chế quốc gia (bằng sáng chế số 00224174.9), có thể làm sạch đường và rửa mặt đá ven đường hàm số.

7.Bụi bặmthùng rác
Sử dụng thiết kế cấu trúc cạnh tường bằng thép không gỉ, bộ sưu tập phân biệt bể chứa và thùng rác ở một tổng thể hữu cơ. Bốc dỡ thùng rác, dỡ hàng Góc lên đến 45 độ. Bề mặt thân hộp được tạo hình uốn cong mới lạ và đẹp mắt. Sau khi hàn hộp đựng rác, ngoại trừ các bộ phận bằng thép không gỉ, bề mặt của các bộ phận khác được xử lý bằng chất lỏng photphat và sau đó phủ sơn chống rỉ.


8. hệ thống đường nước áp lực cao
Hệ thống nước cao áp được cấu tạo bởi máy bơm nước cao áp và đường ống nước áp lực cao, chủ yếu cung cấp nước áp lực cao cho thanh phun trái và phải, thanh phun đầu hút, thiết bị tự làm sạch thùng rác và thiết bị sau phun .
Máy bơm nước đẩy cao sử dụng dòng bơm pít tông cao áp thương hiệu nổi tiếng quốc tế, lưu lượng định mức 100L / phút, áp suất định mức 12 MPa, hiệu suất làm việc mạnh mẽ, tuổi thọ lâu dài.

9. Cuộn dây và cuộn giặt tự động

Ở thùng rửa xe phía bên phải đuôi xe được trang bị cuộn rửa xe cơ khí tự động, với vòi cao áp 20m, có thể dùng để rửa xe quét nhà và các thiết bị máy móc khác, tự động quấn làm ống dẫn nước. dễ dàng để kéo ra, phục hồi thuận tiện.

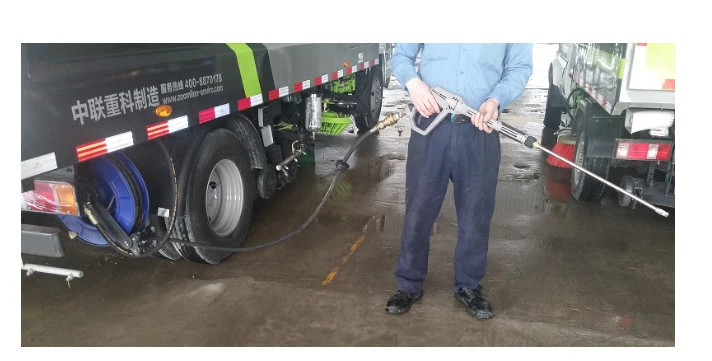

10. Bàn chải airbrush cầm tay áp suất cao

Súng phun cầm tay trong mô hình này được trang bị đầu nối nhanh, có thể dễ dàng kết nối hoặc ngắt kết nối với cuộn xả. Sử dụng súng phun cầm tay, hiệu quả làm sạch cao, hiệu quả tốt, vận hành thuận tiện và an toàn hơn.

11. Chế độ hoạt động
Có nhiều chế độ hoạt động để bạn lựa chọn. Hệ thống thiết lập 10 chế độ hoạt động: quét toàn bộ, quét trái, quét phải, quét toàn bộ, quét trái, quét phải, quét toàn bộ, quét trái, quét phải, rửa toàn bộ, rửa trái, rửa phải, hút tinh khiết. Người dùng có thể lựa chọn một chế độ công việc phù hợp theo yêu cầu công việc. Sau khi chế độ hoạt động được chọn, hoạt động sẽ được bắt đầu bằng một phím và tất cả các tổ chức cần tham gia vào hoạt động sẽ tự động mở rộng và vận hành hoạt động theo trình tự đã định. Khi cần dừng hoạt động, một nút sẽ dừng hoạt động, tất cả các tổ chức đang làm việc sẽ tự động dừng hoạt động và trở về trạng thái ban đầu theo trình tự đã định.
12. Kiểm soát tốc độ động cơ thứ cấp
Tốc độ quay thứ cấp có thể được thiết lập kỹ thuật số và trực quan theo điều kiện đường xá; Sau khi chế độ vận hành được chọn và bắt đầu, tốc độ vận hành cuối cùng sẽ được tự động ghi nhớ và chế độ vận hành tương ứng sẽ được bắt đầu, loại bỏ sự cần thiết phải đặt lại tốc độ động cơ thứ cấp. Có thể thực hiện thay đổi tốc độ bằng cách điều chỉnh núm xoay trong hộp vận hành cabin, điều này giúp cải thiện đáng kể sự thuận tiện khi vận hành.
13. Nhiều loại thiết bị bảo vệ tự động
Việc rửa và quét xe được trang bị các thiết bị bảo vệ tự động như két nước thiếu nước và thùng rác đầy nước để bảo vệ xe rửa và quét xe khỏi bị hư hỏng khi gặp các điều kiện làm việc cụ thể như thiếu nước, đầy nước hoặc hoạt động sai.
14. Hệ thống cảnh báo bằng giọng nói
Hệ thống cảnh báo bằng giọng nói được trang bị trên chiếc xe này có thể gửi nhiều cảnh báo bằng giọng nói và thông báo nhắc nhở trong quá trình vận hành và dỡ hàng, bao gồm "mức nước két nước thấp, không thể làm sạch hoạt động", "bể nước thải bị lật, hãy chú ý đến an toàn "và các tin nhắn nhắc nhở bằng giọng nói khác, cũng như một số tin nhắn nhắc nhạc và tin nhắn báo động ầm ầm.
15. cấp nước khẩn cấp
Trong trường hợp có đèn tín hiệu giao thông hoặc các trường hợp khác trong quá trình vận hành, nhấn nút "Tạm dừng vận hành" trên giao diện chính của màn hình vận hành để dừng hoạt động phun nước trong trường hợp khẩn cấp.

16.Chế độ hoạt động
Xe áp dụng chế độ điều khiển "màn hình hoạt động cộng với bộ điều khiển cộng với bảng điều khiển xe buýt CAN". Khi hoạt động bắt đầu và dừng lại, các thiết bị hoạt động như vòi hút tăng và giảm, thu và rút tấm quét, thu và rút thanh phun trái và phải có thể được điều khiển bằng một phím, rất dễ vận hành. Phân vùng vận hành và bảo dưỡng phương tiện được thực hiện bởi thiết bị vận hành tại chỗ 3- thuận tiện. Trong quá trình hoạt động bình thường, có một màn hình hiển thị và một nút bấm trong cabin. Trong quá trình bảo dưỡng, nó có thể được vận hành trong giao diện vận hành ở bên phải phía sau xe bên ngoài cabin.
Màn hình hoạt động nằm giữa ghế bên trái và bên phải của cabin, được sử dụng chủ yếu cho các hoạt động vệ sinh khác nhau của xe.
Hộp vận hành nằm sau công tắc biến tốc của ghế lái, được sử dụng chủ yếu cho các thao tác khởi động, dừng xe và điều chỉnh tốc độ của động cơ phụ.


Các thông số kỹ thuật chính của sản phẩm

Ưu điểm chính
1. hiệu suất cao hơn
Bố trí thiết bị vệ sinh. Hai chiều quét dọc cộng với vòi phun rộng ở giữa được tích hợp thanh phun nước áp suất cao cộng với cấu trúc công nghệ bằng sáng chế của thanh phun áp lực cao ở giữa ", cấu trúc công nghệ bằng sáng chế bên trái và bên phải và sự tích hợp vòi phun, bố cục tổng thể là duy nhất, lần đầu tiên ở Trung Quốc. So với các phương pháp bố trí khác, nó có đặc điểm là thiết bị hoạt động tập trung, khoảng cách giữa vòi phun và mặt đất không đổi, hoạt động chà, rửa và hút nước thải liên tục và trơn tru, ít vương vãi, tốc độ hút nước thải cao, chiều rộng làm sạch lớn và hiệu quả làm sạch cao .
Cấu trúc thùng rác là tiên tiến. Hộp đựng rác thông qua thiết kế cấu trúc gạch thép không gỉ 304 một lớp, mô hình mới lạ, đẹp, khối lượng lớn, không có khung xương, bề mặt bên trong nhẵn, đổ rác thuận tiện, độ bền cao, chống gỉ, chống ăn mòn và hiệu suất tác động lực chống thấm là tốt. Thân hộp áp dụng cách nâng và nghiêng của xi lanh dầu, và tấm đáy của thùng rác nghiêng để dỡ hàng. Góc dỡ hàng là hơn 45 độ, và việc dỡ hàng diễn ra suôn sẻ. Thùng rác được trang bị thiết bị xịt rửa cao áp, có thể tự động làm sạch thùng rác sau khi đổ rác, giúp giảm đáng kể cường độ lao động của nhân viên vận hành, thùng rác được trang bị thiết bị báo động chống tràn.
Quét. Việc sử dụng bằng sáng chế quốc gia về làm sạch và quét đường cho xe ô tô tấm quét sử dụng kép (bằng sáng chế số 200820052391.1), với chức năng tránh va chạm (cấu trúc bằng sáng chế, bằng sáng chế số 00224174.9). Trong quá trình hoạt động, khi tấm hút bụi gặp chướng ngại vật phía trước, nó có thể co vào trong để tránh nhường đường và tự động trở lại vị trí làm việc bình thường sau khi vượt chướng ngại vật.
Thiết bị que phun. Thanh phun áp suất cao bên trái và bên phải và vòi hút được tích hợp với nhau, sử dụng bố cục hình chữ "V", và xi lanh điều khiển lực hút. Góc "V" có thể điều chỉnh và vòi phun áp lực cao Góc, khoảng cách vòi phun so với mặt đất là không đổi, lực tác động của nước, có thể thu gom nước thải hiệu quả, và có chức năng chống va chạm và tự động thiết lập lại; Thanh phun áp lực cao được trang bị vòi phun đa năng áp suất cao, có thể rửa tường cách ly đường và trụ cách ly.

2. chất lượng tốt
Cấu hình phụ kiện cao. Máy bơm nước đẩy cao, van xả, van xả, động cơ phụ, linh kiện điều khiển điện và các hãng nổi tiếng khác trong và ngoài nước, chất lượng tốt, hiệu suất đáng tin cậy.

Máy bơm nước cao áp nhập khẩu Van chống tràn


Cơ phó van xả tự động

Phần tử điều khiển điện
3. an toàn và đáng tin cậy
Trang bị hệ thống cảnh báo bằng giọng nói. Nó có thể gửi nhiều cảnh báo bằng giọng nói và thông tin nhắc nhở khi làm việc và dỡ hàng.

Được trang bị nẹp an toàn thùng rác và nẹp an toàn. Cung cấp khả năng bảo vệ an toàn đáng tin cậy trong quá trình hoạt động bảo trì.

Hệ thống thủy lực có báo động rò rỉ dầu. Được trang bị lưới chống rò rỉ, thiết bị cảnh báo nhiệt độ dầu tự động mức dầu (bằng sáng chế số: 20082005 3218. 4) thùng dầu, để tránh rò rỉ một số lượng lớn dầu thủy lực và nhiệt độ dầu quá cao. Đồng thời, trong trường hợp rò rỉ dầu thủy lực do tai nạn, vẫn có đủ dầu thủy lực để hoàn thành các hoạt động chức năng khác nhau sau khi bảo dưỡng.

4.Đa chức năng
Nhiều chế độ hoạt động. Sản phẩm này có thể chọn một số loại chế độ hoạt động tùy theo điều kiện đường xá, các tổ chức vận hành chế độ hoạt động đã chọn sau khi khởi động và tắt chương trình điều khiển tự động, vận hành thông minh, một phím chế độ vận hành sản phẩm này có tất cả hoạt động rửa và quét, bên trái hoặc phải và rửa công việc, quét đường tất cả các phân công, hoạt động quét đường bên trái và hoạt động quét đường bên phải của 10 loại chế độ hoạt động.
5. bảo trì đơn giản
Thiết kế cấu trúc hợp lý và chất lượng đáng tin cậy của các bộ phận. Tấm quét của sản phẩm được bố trí ở hai bên trái và phải của xe, thanh phun và vòi hút được bố trí ở giữa xe, thuận tiện trong việc tháo lắp và bảo dưỡng; Thùng rác có gắn thiết bị rửa, thuận tiện cho việc vệ sinh thùng rác. Các đường ống thủy lực và ống điện được bố trí nhằm tạo điều kiện thuận lợi cho việc tìm kiếm lỗi và thay thế linh kiện. Thiết kế của từng thành phần đã được xem xét đầy đủ và đủ không gian bảo trì. Đồng thời, việc sử dụng các phụ kiện chất lượng hạng nhất trong và ngoài nước, để đảm bảo chất lượng và hiệu suất của sản phẩm, giảm đáng kể tỷ lệ hỏng hóc của sản phẩm.

Thiết bị tùy chọn
