Trạm thu gom rác ngang

Tổng quan về sản phẩm

Trạm thu gom rác ngang LYSZ15A là thiết bị nén và xử lý rác với công nghệ và quy trình tiên tiến do công ty chúng tôi độc lập phát triển theo nhu cầu thị trường trong nước về thiết bị vệ sinh và phương thức thu gom, chuyển rác.

Máy nén rác tích hợp LYSZ15A sử dụng công nghệ nén ngang. Máy nén và thùng rác được tích hợp, rác thải gia đình được thu gom sẽ được nén trực tiếp vào thùng rác kèm theo để giảm thể tích, xả nước thải và khí có trong rác, sau đó chuyển đến xe chở rác rời. Thiết bị có đặc điểm là ít mùi, không gây ô nhiễm thứ cấp, diện tích sử dụng nhỏ, linh hoạt, v.v. Nó đặc biệt thích hợp cho các trạm trung chuyển mới và xây dựng lại nhà ga cũ ở các khu vực đô thị khó thu hồi đất và mặt bằng nhỏ.

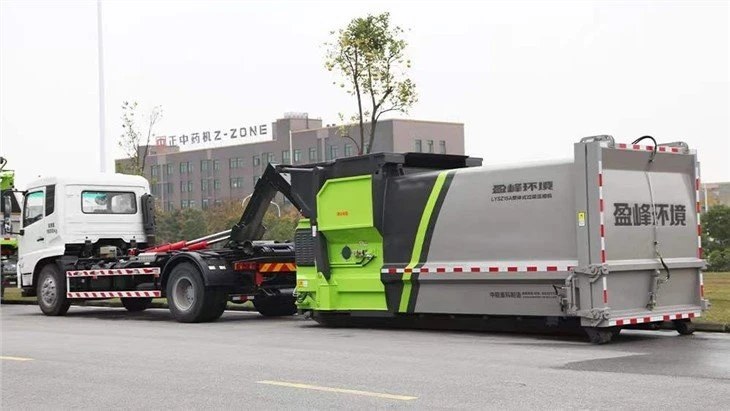

Hình 1-5 Máy nén rác tích hợp LYSZ15A và các phương tiện hỗ trợ của nó

Bảng 1-1 Cấu hình của máy nén rác tích hợp LYSZ15A

Tổng quan về chức năng
LYSZ15A Trạm thu gom rác ngang chủ yếu được sử dụng để thu gom rác trên xe kéo và xe cơ giới nhỏ dưới 1,5 tấn và chiều rộng dưới 1,8 m, như trong Hình 2-1 và Hình 2-2.

Hình 2-1 Vật liệu trên xe kéoHình 2-2 Xếp xe cơ giới vừa và nhỏ

Phạm vi áp dụng
Nó chủ yếu được sử dụng để thu gom và chuyển rác sinh hoạt từ các đường phố đô thị, khu thương mại, nhà máy dân cư, trường học và bệnh viện.

Cấu trúc chính và đặc điểm hoạt động

Hình 4-1 Máy nén rác tích hợp LYSZ15A

Máy nén rác tích hợp LYSZ15A chủ yếu bao gồm cụm thùng nén, cụm hộp đựng rác, 'cụm đầu, cửa dỡ hàng, cơ cấu cấp liệu, cơ cấu khóa, hệ thống thủy lực, hệ thống điện, v.v. (Hình 4-1):
Cụm thùng nén, cụm thùng rác là thực hiện hoạt động nén của các thành phần, thùng nén là kênh nén rác, thùng nén rác là thùng chứa.

Cụm đầu ép là một cơ cấu áp lực để ép rác từ thùng nén vào thùng rác, có thể nghiền và nén rác một cách hiệu quả (Hình 4-2).
Cụm cửa trước là cửa bảo dưỡng cho cụm đầu áp và xilanh nén, đồng thời cũng là cửa vệ sinh để làm sạch rác trong khoang sau của đầu áp thường xuyên.
Cửa xả là thiết bị để xả rác.

Máy nén chất thải tích hợp LYSZ15A sử dụng chế độ vận chuyển và thu gom theo gầu nghiêng. Cơ cấu lật là thiết bị cấp liệu của máy nén và được lắp đặt ở phía trước khối máy nén (Hình 4-3).

Hệ thống điện (Hình 4-4) là trung tâm điều khiển của máy nén. Tất cả các hoạt động được điều khiển bằng chương trình PLC, có thể thực hiện các chức năng chính sau: (1) Bảo vệ hệ thống thủy lực: khi nhiệt độ dầu của hệ thống thủy lực cao, hệ thống sẽ tự động khởi động hệ thống làm mát. Khi nhiệt độ dầu quá thấp, hệ thống sẽ tự động khởi động hệ thống sưởi dầu thủy lực, cho đến khi nhiệt độ dầu tăng đến nhiệt độ thích hợp (tùy chọn); (2) chu kỳ nén tự động có thể được thực hiện, khi nhấn nút chu kỳ nén, đầu áp suất có thể tự động di chuyển qua lại trong buồng nén; (3) Có thể nhận ra chẩn đoán lỗi tự động, khi máy nén không thể hoạt động bình thường, có thể tự động phán đoán nguyên nhân lỗi và hiển thị trên màn hình; (4) Báo động áp suất: Khi rác trong thùng rác được ép đến yêu cầu đặt ra, bằng cách phân tích giá trị áp suất của hệ thống thủy lực, từ góc độ an toàn, thiết bị bảo vệ và hiệu quả, lúc này hệ thống sẽ tự động báo động.

Hệ thống thủy lực (Hình 4-5): toàn bộ trạm bơm thủy lực được lắp đặt trên giá đỡ bơm kiểu ngăn kéo, kết cấu nhỏ gọn, tiết kiệm năng lượng và bảo vệ môi trường. Các thành phần chính của hệ thống sử dụng các thương hiệu nổi tiếng trong và ngoài nước để đảm bảo độ tin cậy cao và tiếng ồn thấp.

Các thông số kỹ thuật chính của sản phẩm
Bảng 5-1 Thông số kỹ thuật của máy nén rác tích hợp LYSZ15A

Ưu điểm chính
1, Phân tích đặc tính chức năng
1.Thiết bị chống dội ngược được đặt trong buồng nén, có chức năng nghiền và ngăn rác dội lại (Hình 6-1).

1.2,Với chức năng hoán đổi thứ tự pha của nguồn điện ba pha, việc thay đổi pha của động cơ mà không cần quấn lại rất tiện lợi và nhanh chóng.

1.3, Với chức năng hiển thị LCD, có thể hiển thị hoạt động của thiết bị trên màn hình, bao gồm nhưng không giới hạn: hiển thị lượng rác động, mẹo vận hành sai, trạng thái chạy thiết bị, hiển thị kết quả tự chẩn đoán lỗi, chức năng điều chỉnh chương trình.

1.4,Với đầy đủ chức năng báo và hiển thị áp suất.

1.5,Chức năng tản nhiệt và sưởi ấm tự động của hệ thống thủy lực (tùy chọn).

1.6,Chức năng điều khiển kép của dây và cảm ứng (điều khiển từ xa không dây tùy chọn) (Hình 6-2).

1.7, Với chức năng kiểm soát dừng khẩn cấp.
1.8, Khi đầu nén ở vị trí bất kỳ, nó có thể cưỡng bức quay trở lại bit làm việc ban đầu.
1.9, Với chức năng cảnh báo lỗi tự động và chẩn đoán tự động.
1.10, Cửa sau của hộp thiết bị sử dụng khóa thủy lực. Cấu hình tiêu chuẩn: việc mở và khóa cửa sau của hộp thiết bị có thể được điều khiển trực tiếp trong cabin của xe chở rác có thể tháo rời bằng cách lấy lực từ hệ thống thủy lực của đầu kéo. Tùy chọn: Nó được cung cấp bởi hệ thống điều khiển điện của xe đẩy và được điều khiển bởi một bộ phận công suất nhỏ. Nó có thể điều khiển trực tiếp việc mở và khóa cửa sau của hộp trong cabin của xe chở rác rời

1.11, Thiết bị có chức năng định vị GPS, chức năng truyền dữ liệu, chức năng quản lý từ xa, chức năng dịch vụ thông minh (tùy chọn).
2, Giới thiệu về độ ổn định và độ tin cậy
2.1, Các tấm bên và tấm đáy của buồng nén LYSZ15A được hàn bằng thép cường độ cao Độ dày lớn hơn hoặc bằng 8mm.
2.2, Các tấm bên và tấm đáy của cụm đầu LYSZ15A được hàn bằng thép cường độ cao với độ dày Lớn hơn hoặc bằng 8mm.
2.3, Tổng thể thùng rác là một cấu trúc vòng cung lớn, độ dày tấm lớn hơn hoặc bằng 4mm, vật liệu: Q355B.
2.4, Tất cả các bề mặt kim loại đen tiếp xúc được xử lý chống gỉ và thép tiếp xúc trực tiếp với rác được xử lý bằng tẩy axit, phốt phát hóa và thụ động hóa.
2.5, Thiết bị sử dụng điều khiển PLC, có thể tự động điều chỉnh lực đẩy của xylanh dầu theo tải trọng nén rác, để rác phân bố đều và gọn trong hộp.
2.6, Các bộ phận chính của thiết bị: khối van thủy lực, bơm dầu, động cơ và các bộ phận điều khiển điện tử của các hãng nổi tiếng trong và ngoài nước. Các thành phần điện chính đáp ứng tiêu chuẩn an toàn CE và áp dụng thiết kế phích cắm chống thấm nước (Hình 6-4).


2.7, Tất cả các trục bản lề quay đều được làm bằng vòng bi tự bôi trơn đặc biệt hoặc vòng bi khớp, và bề mặt thanh piston của xi lanh được mạ crom, có khả năng chống mài mòn và chống ăn mòn mạnh để đảm bảo tuổi thọ của nó trong môi trường khắc nghiệt.
3, Giới thiệu về tiết kiệm năng lượng và bảo vệ môi trường
3.1, Diện tích sàn nhỏ, không xây dựng dân dụng hoặc chỉ xây dựng dân dụng đơn giản, tiết kiệm và thiết thực, linh hoạt, thích hợp cho việc thu gom và trung chuyển các loại rác sinh hoạt.
3.2, Hộp nút điều khiển dây cầm tay, cải thiện hiệu quả môi trường làm việc của người vận hành.
3.3, Cơ cấu khóa dỡ tải được cấp bằng sáng chế và cấu trúc niêm phong, để đảm bảo rằng quá trình nén và quá trình chuyển chất thải, không rò rỉ nước thải.
3.4, Máy nén rác tích hợp LYSZ15A được điều khiển bởi một máy bơm đơn khi hệ thống cần áp suất cao hoặc một máy bơm đôi khi hệ thống cần tốc độ cao, hiệu quả và tiết kiệm năng lượng với nhiệt lượng tỏa ra thấp.
4, Tính năng và ưu điểm của sản phẩm
4.1, Hiệu quả về môi trường tốt, không có hiện tượng tiếp xúc, vương vãi, nhỏ giọt trong quá trình tập kết và trung chuyển rác.
4.2, Trạm bơm thủy lực máy nén LYSZ15A, công ty chúng tôi sử dụng hiệu suất cao, tiết kiệm năng lượng, hiệu suất đáng tin cậy của bơm đôi, các sản phẩm tương tự trong và ngoài nước thường sử dụng một ổ bơm duy nhất.
4.3, Máy nén dỡ cơ chế khóa cửa, các sản phẩm tương tự trong nước và nước ngoài thường áp dụng chế độ nén dải niêm phong không thể điều chỉnh, công ty chúng tôi sử dụng cơ chế khóa khe hở có thể điều chỉnh thiết kế kiểm soát chính xác việc nén dải niêm phong. Niêm phong tốt (Hình 6-5). Thiết bị giảm áp chống tách lớp cửa dỡ hàng sử dụng cấu trúc khóa thủy lực kép để ngăn chặn hiệu quả hiện tượng tách lớp gây ra bởi phản lực của dải niêm phong (Hình 6-6).
4.4, Máy nén LYSZ15A được cung cấp một cửa xả nước thải ở mỗi bên để thoát nước thải từ máy nén (Hình 6-7).

Hình 6-5 Sơ đồ cơ cấu khóa Hình 6-6 Sơ đồ khóa thủy lực của thiết bị khóa cửa đuôi Hình 6-7 sơ đồ cơ cấu xả nước thải

Quy trình hoạt động được giới thiệu
1, Máy nén rác tích hợp LYSZ15A (Hình 7-1).


1.1, Sau khi người dân đô thị sinh sống thu gom rác thải bằng xe tay ga, xe ba bánh hoặc xe ben nhỏ đến máy nén, rác vào cơ cấu cấp liệu của máy nén của xô đựng rác, và tổ chức vận hành sẽ đưa rác vào buồng nén máy nén rác, nút vận hành chu trình nén để đổ vào buồng nén rác đã được nén, lặp lại quy trình cho đến khi báo đầy đủ cho cảnh sát, Phễu trên được đậy phía trên thùng nén và ở trạng thái chuyển.
1.2, Đóng gói lên xe buýt
Xe chở rác đang dỡ của toa được đổ vào phía trước của máy nén, sao cho móc của tay kéo thẳng hàng với móc của máy nén, và xe chở rác đang dỡ của toa được vận hành để kéo máy nén và khóa. máy nén.
1.3, Vận chuyển rác
Khởi động xe chở rác có thể tháo lắp vận chuyển để đưa máy nén đầy rác ra khỏi trạm rác và đến bãi chôn lấp hoặc nơi xử lý rác khác.
1.4, dỡ hàng Dumpster (Hình 7-3)
Sau khi xe tải đến bãi chôn lấp hoặc bãi xử lý rác khác, thiết bị khóa của cửa dỡ hàng trên máy nén được nới lỏng thông qua hệ thống thủy lực của xe cần, sau đó cơ cấu nâng của cần được vận hành để nâng máy nén cho đến khi rác trong hộp được xả hết.

Hình 7-2 Dỡ rác Hình 7-3 Dỡ thùng rác

Yêu cầu về lắp đặt thiết bị và điện nước
Khách hàng có thể xác định cấu hình của thiết bị và phương tiện trạm rác dựa trên vị trí địa lý của địa phương và khả năng xử lý rác. Hình sau (Hình 8-1) cho thấy giải pháp bit đơn tiêu chuẩn của máy nén rác tích hợp LYSZ15A chỉ để bạn tham khảo.

Yêu cầu về nguồn điện một vị trí: Khách hàng phải cung cấp nguồn điện bên ngoài ba pha, năm dây, 380V / 10kW, được trang bị bộ ngắt mạch tương ứng với bảo vệ chống rò rỉ (In <30ma). khoảng="" cách="" giữa="" nguồn="" điện="" và="" máy="" nén="" không="" được="" quá="" 10="">

Yêu cầu về nguồn nước: nước thông thường, đường ống nạp tối thiểu là 1 inch.
Yêu cầu về công trình: Tòa nhà LYSZ15A phải có chiều cao thông thủy tối thiểu là 6m, cổng phải có chiều cao thông thủy tối thiểu là 5.5m, và chiều rộng cổng tối thiểu là 4m.
Các bản vẽ và chỉ dẫn kỹ thuật chỉ thể hiện các yêu cầu lắp đặt của thiết bị. Nhà thiết kế có thể thiết kế các công trình như sảnh nhân viên, nhà vệ sinh, giếng nước thải và giếng lắng tùy theo điều kiện xung quanh. Để thuận tiện cho việc nạo vét, nên đặt bể phốt ở ngoài trời.

8-1 LYSZ15AKế hoạch xây dựng một trạm
